上海川滬閥門有限公司
  1. 首頁
  2. 產品中心
  3. 閘閥
  4. 不銹鋼內螺紋閘閥

不銹鋼內螺紋閘閥

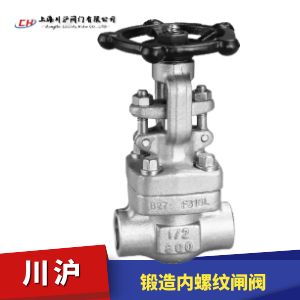

不銹鋼內螺紋閘閥圖片

不銹鋼內螺紋閘閥 型號：Z11H

不銹鋼內螺紋閘閥閥體采用鍛造不銹鋼閥體，結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。

使用范圍
不銹鋼內螺紋閘閥應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。

閥門連接方式可選：焊接、內螺紋、法蘭連接等。
溫度等級：to~500℃等。
公稱壓力可選：Class150lb ~ Class1500lb。

閥門尺寸：1/2" ~ 4"

設計制造標準：API 602, BS6364,MSS SP-134,ASME B16.34/B16.5。

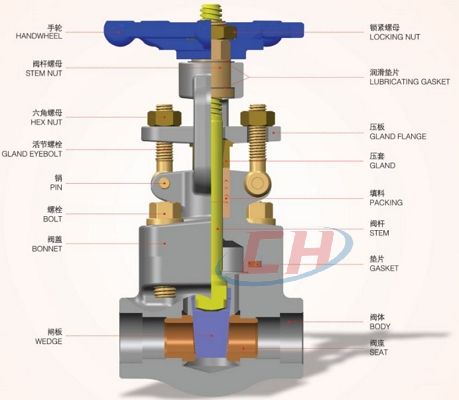

不銹鋼內螺紋閘閥 三維圖

不銹鋼內螺紋閘閥三維圖

不銹鋼內螺紋閘閥 技術參數

序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L)
2 閥座 A276 420 A276 304 A276 304(L) A276 316(L)
3 閘板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 閥桿 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 墊片 316夾柔性石墨 316夾PIFE
6 閥蓋 A105 A182 F22 A182 F304(L) A182 F316(l)
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 銷釘 A276 420 A276 304
9 填料壓套 A276 410 A182 F304(L) A182 F316(L)
10 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料壓板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 閥桿螺母 A276 410
14 鎖緊螺母 A194 2H A194 4 A194 8 A194 8M
15 銘牌 SS
16 手輪 A197
17 潤滑墊片 A473 431
18 填料 Flexible Graphite PTFE
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 -29℃～425℃ -29℃～550℃ -29℃～180℃

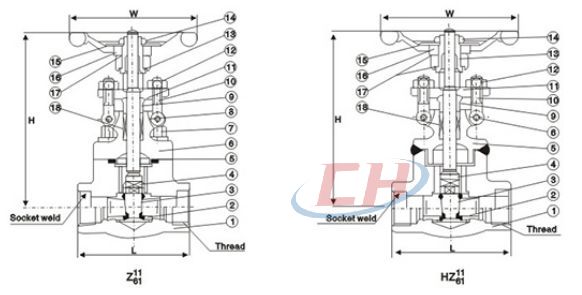

不銹鋼內螺紋閘閥 結構圖

不銹鋼內螺紋閘閥結構圖

不銹鋼內螺紋閘閥 外形尺寸

規格specs S L T W H(開) 重量
英制bttshssstm 公制mettessem ANSI JI S ANSI牙型60 JIS,ISC,BC牙型55°
縮徑RP 全徑FF 縮徑RP 全徑FP 縮徑RP 全徑FP 縮徑RP 全徑FP 縮徑RP 全徑FP 縮徑RP 全徑FP 縮徑RP 全徑FP
3/8   10   17.6   17.9   79 3/8   3/8   100 166 2.2
1/2 3/8 15 10 21.8 17.6 22.2 17.9 79 1/2 3/8 1/2 3/8 100 168 2.2 2.2
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 100 169 2.2 2.2
1 3/4 25 20 33.8 27.1 34.5 27.7 111 1 3/4 1 34 125 193 4.3 4.3
1-1/4 1 32 25 42.6 33.8 43.2 34.5 120 1-1/4 1 1-1/4 1 160 236 5.9 5.9
1-1/2 1-1/4 40 32 48.7 42.6 49.1 43.2 120 1-1/2 1-1/4 1-1/2 14 160 246 6.9 6.9
2 1-1/2 50 40 61.1 48.7 61.1 49.1 140 2 1-1/2 2 1/2 180 283 11.1 11.1
  2   50   61.1   61.1 178   2   2 200 330   15.2
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要不銹鋼內螺紋閘閥產品詳細樣本。

不銹鋼內螺紋閘閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

不銹鋼內螺紋閘閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
