| 閥體材質 | WCB碳鋼、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN15~100mm |
| 公稱壓力 | PN10.0Mpa、16.0MPa、20.0MPa、Class300、600 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃) |
| 執行機構 | 雙作用氣缸、單作用氣缸(彈簧復位) |
| 控制附件 | 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

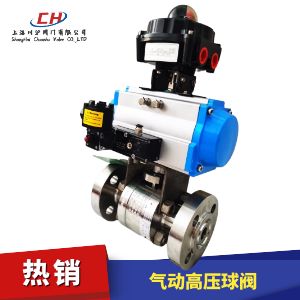

氣動高壓球閥由鍛鋼高壓閥體及活塞式氣動執行器組成。主要適用于 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。氣動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
附件選型
氣動高壓球閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）

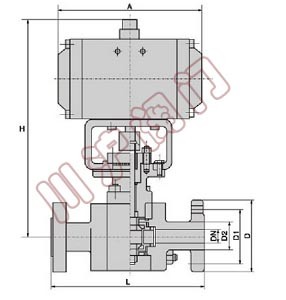

| 閥體形式 | 三段式鍛造閥體 |
|---|---|
| 公稱通徑 | DN15～300mm、1/2"～12" |
| 公稱壓力 | 國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB |
| 法蘭標準 | ANSI、GB、JB、HG等 |
| 連接形式 | 法蘭式、焊接式、螺紋式(適用于PN10MPa以?xún)?nèi)) |
| 閥蓋形式 | 整體式 |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球體 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 螺柱、螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
| 密封填料 | Ｖ型PTFE、柔性石墨 | |||
| 公稱通徑 DN(mm) | 尺寸 | ||||||
| L | D | D1 | D2 | Z-Φd | A | H | |
| 16MPa | |||||||
| 10 | 210 | 95 | 60 | 18 | 3-18 | 560 | 500 |
| 15 | 230 | 95 | 60 | 20 | 3-18 | 560 | 600 |
| 20 | 240 | 105 | 68 | 28 | 3-18 | 820 | 630 |
| 25 | 260 | 105 | 68 | 28 | 3-18 | 820 | 630 |
| 32 | 300 | 115 | 80 | 38 | 4-18 | 820 | 630 |
| 40 | 350 | 165 | 115 | 48 | 6-26 | 900 | 890 |
| 50 | 400 | 165 | 115 | 58 | 6-26 | 900 | 890 |
| 65 | 490 | 200 | 145 | 74 | 6-29 | 1130 | 1050 |
| 80 | 580 | 225 | 170 | 94 | 6-33 | 1130 | 1050 |
| 100 | 620 | 260 | 195 | 115 | 6-36 | ? | ? |
| 32MPa | |||||||
| 10 | 210 | 95 | 60 | 18 | 3-18 | 560 | 500 |
| 15 | 230 | 105 | 68 | 28 | 3-18 | 560 | 600 |
| 20 | 240 | 105 | 68 | 28 | 3-18 | 820 | 680 |
| 25 | 260 | 115 | 80 | 35 | 4-18 | 820 | 680 |
| 32 | 300 | 165 | 115 | 41 | 4-22 | 820 | 680 |
| 40 | 350 | 165 | 115 | 47 | 6-26 | 930 | 960 |
| 50 | 400 | 200 | 145 | 70 | 6-29 | 930 | 960 |
| 65 | 490 | 225 | 170 | 90 | 6-33 | 1130 | 1230 |
| 80 | 580 | 260 | 195 | 112 | 6-36 | 1130 | 1230 |
